כיצד פועל בולם KONI?
כל בולמי הזעזועים פועלים בעיקרון ההפיכה של האנרגיה הקינטית (תנועה) לאנרגיה כימית (חום).
להשיג מטרה זו, הנוזל בתוך הבולם מאולץ לזרום דרך מעברים נשלטים ושסתומים היוצרים התנגדות הדראולית.
הבולם הטלסקופי יכול להתכווץ ולהפתח ועל כן נקראת התנועה שכוך והחזרה.
בולמים טלסקופיים מתחלקים לשני סוגים:
- מיכל כפול (TWIN TUBE) המופיע בתצורה של בולם שמן ובולם שמן גז בלחץ נמוך.
- מיכל בודד (MONO TUBE) המופיע בתצורה של בולם שמן גז בלחץ גבוה.

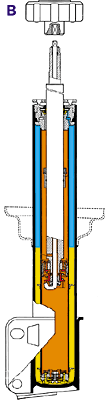

בולם מיכל כפול
המרכיבים העיקריים של הבולם,
- מיכל חיצוני הנקרא עם מיכל מאגר (6)
- מיכל פנימי הנקרא גליל (צילינדר)
- בוכנה, (PISTON, (2 המחובר למוט הבוכנה (1)
- שסתום תחתון הנקרא (FOOT VALVE (7
- מוביל בוכנה (3)
- תפס עליון ותחתון
איך פועל בולם כפול מיכל?
התנגדות השיכוך (BUMP):
כשמוט הבוכנה נדחס פנימה, זורם שמן ללא התנגדות מתחת לבוכנה (PISTON),
דרך מעברים A,B,C ו D והשסתום העל חוזר (19) כדי להגדיל את כמות השמן מעל הבוכנה.
בו זמנית כמות מסוימת של שמן (בנפח של הבוכנה) חודרת לתוך הצילינדר. כמות
שמן זו נדחסת דרך השסתום התחתון למיכל החיצוני (הממולא באוויר בלחץ 1 BAR) או גז (NITROGEN (4-8 BAR בהתאם לסוג הבולם.
ההתנגדות הנגרמת ע"י מעבר השמן בשסתום התחתון מייצרת את התנגדות השיכוך.
התנגדות ההחזרה (REBOUND):
כשמוט הבוכנה נשלף החוצה, השמן מעל הבוכנה נלחץ ונדחס דרך הבוכנה.
ההתנגדות הנגרמת ע"י מעבר השמן דרך הבוכנה מייצרת את התנגדות ההחזרה.
בו זמנית כמות שמן מסויימת זורמת חזרה ללא התנגדות, מהמיכל החיצוני (6)
דרך השסתום התחתון אל הצד התחתון של המיכל הפנימי כדי "לחפות" על נפח
מוט הבוכנה הנשלף מתוך הצילינדר.
בולם מיכל בודד
המרכיבים העיקריים של הבולם
- מיכל (לחץ) הנקרא גם צילינדר.
- בוכנה (2) המחוברת למוט הבוכנה (1)
- בוכנה צפה הנקראת גם בוכנה מבודדת, מפרידה (15)
- מוביל מוט בוכנה (3)
- תפס עליון ותחתון
איך פועל בולם מיכל בודד?
התנגדות השיכוך (BUMP):
המרכיבים העיקריים של הבולםשלא כמו הבולם עם המיכל הכפול, לבולם המיכל הבודד אין מיכל חיצוני. עדיין
נדרשת אפשרות "לאחסן" את השמן שמקומו נתפס ע"י מוט הבוכנה אשר נדחס לתוך
המיכל. דבר זה מושג ע"י אפשרות התאמת כמות השמן במיכל. על כן המיכל אינו מלא
כולו בשמן, החלק התחתון מכיל גז (NITROGEN) בלחץ של 30-20 BAR.
הגז והשמן מופרדים ע"י הבוכנה הצפה (15).
כשמוט הבוכנה כאמור נלחץ פנימה, הבוכנה הצפה נלחצת אף היא ע"י מוט הבוכנה אשר מגביר את הלחץ הן על השמן והן על הגז. כמו כן השמן שנמצא תחת הבוכנה (2) נאלץ לזרום דרכה ההתנגדות הנגרמת ע"י מעבר השמן בשסתום התחתון מייצרת את התנגדות השיכוך.
התנגדות ההחזרה (REBOUND):
הכשמוט הבוכנה נשלף החוצה, השמן בין הבוכנה למוביל הבוכנה נלחץ לזרום דרך הבוכנה.
ההתנגדות הנגרמת ע"י מעבר השמן דרך הבוכנה מייצרת את התנגדות ההחזרה.
באותו זמן חלק ממוט הבוכנה נשלף מהמיכל והבוכנה הצפה תנוע לכוון מעלה.
|
